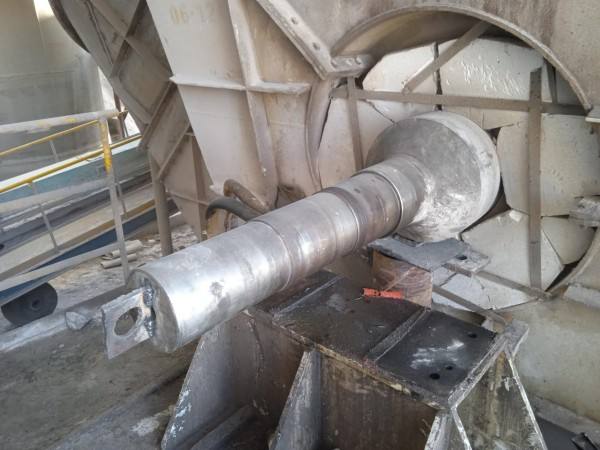

凡是从事机械生产制造的，都绕不开“轴维修”这个课题。
轴头磨损、轴承位划伤、轴承跑圈……几乎是全行业的共性故障。
于是轴修的“又快又好”，就成了现代工业对轴修复的硬性标准。
也正是这份全行业的刚需，推动着轴修复技术从过去的1.0时代，持续迭代到今天的3.0时代。
回顾轴维修技术的三代演进，每一步都精准对应着工业需求的升级。
1.0时代：解决“能不能修”的问题
这是轴修复早期的技术阶段，以堆焊补焊、更换新轴为代表，核心目标是恢复尺寸、让设备重新运转。
但这类工艺加工节奏很慢，停机成本高，企业必须接受拆轴返厂、数天甚至数周的修复周期，更要容忍焊接热应力带来的轴体变形、材质脆化等后果。
2.0时代：解决“修得好不好”的问题
随着设备精度提升，补焊的弊端逐渐凸显，电刷镀、热喷涂、激光熔覆等表面工艺快速普及。
这类工艺修复精度更高、对母材的热影响比传统堆焊小，满足了“修复质量”的进阶需求，但始终没有跳出“离线修复、依赖专业设备、周期长”的局限，“快”的问题始终没有得到根本解决。
3.0时代：解决“又快又好”的核心诉求
轴维修3.0，主要是指常温在线修复技术，本质是把“修复效率”拉到了和“修复质量”同等重要的位置。其中的代表就是索雷碳纳米聚合物技术。
它跳出了“用金属修复金属”的传统路径，通过碳纳米聚合物这种强度达标的非金属材料，取下轴承后快速涂覆固化+工装定位，在常温下直接完成轴磨损面的尺寸恢复。
既没有热应力风险、保证了配合精度，又能实现现场不拆机修复，将原本数周的工期，压缩到了3—6小时。
下面我们来共同见证一下，碳纳米聚合物工艺是如何通过修复一次轴，成功为一家钢铁企业挽回3至5亿元经济损失的。

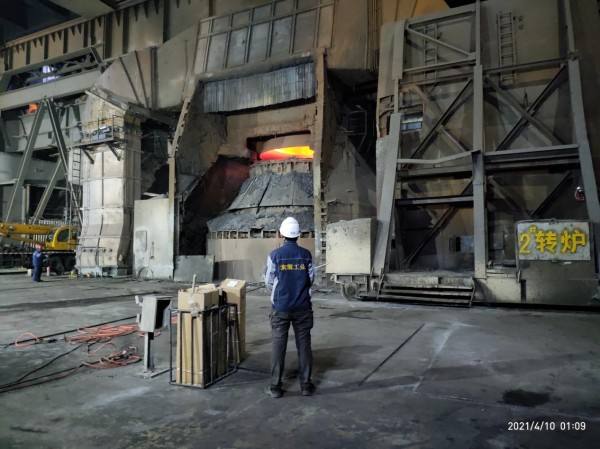

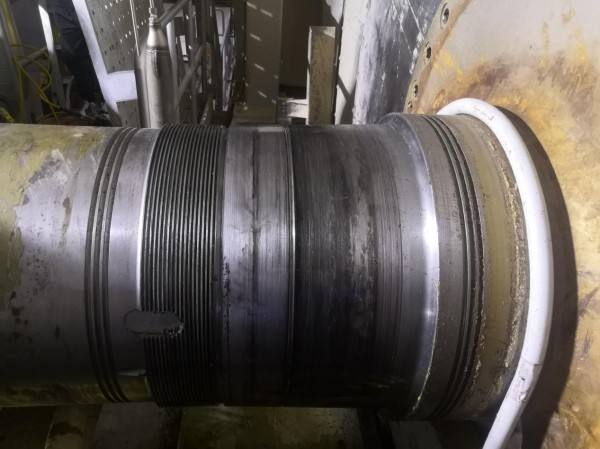

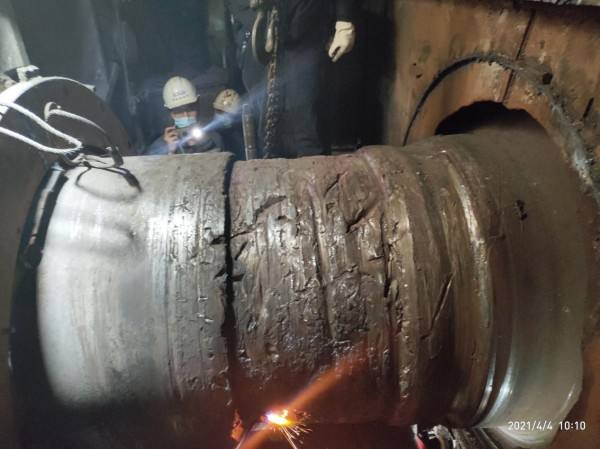

内蒙古包钢薄板厂，一台210吨炼钢转炉，传动侧耳轴轴承位出现严重磨损，单边最深达15毫米，磨损宽度475毫米。
如果使用传统补焊、激光熔覆等工艺，无法完成在线修复。这么大轴径的主轴，这么深的磨损量，如果用电刷镀或热喷涂，修复质量不可能达标。拆机换轴、停工停产，那对钢铁厂来说，光生产损失就是天文数字。

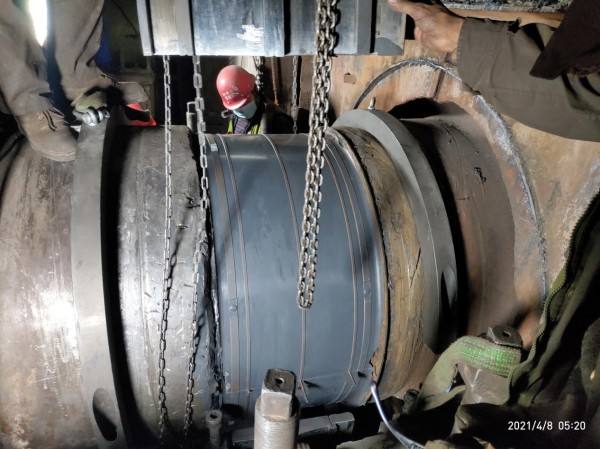

但索雷工业的工程师到达现场后，通过碳纳米聚合物在线修复技术，先后快速完成了2号、1号两套转炉传动侧轴承位的在线修复。
针对大轴径、磨损深两大痛点，依托索雷工业的两项国家发明专利，一种转炉耳轴修复装置及其修复方法，和一种超耐磨自润滑碳纳米聚合物及其制备工艺，采用新材料修复技术及自主研发的工装修复工艺，快速固化，完成了主轴磨损精准修复。

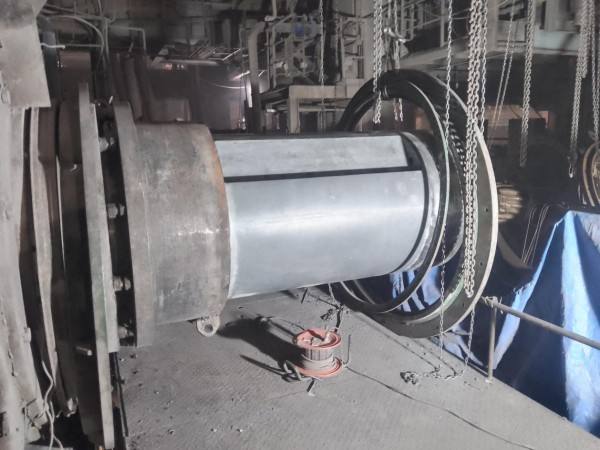

修复后，轴承内圈结合缝间隙0.15毫米以内，螺栓力矩、错台量全部达标，尺寸精度与装配性能，完全达到新品标准。
从2021年4月修复起，截至2026年，2号转炉轴修复部位已稳定服役超过5年，全程运行无异常，从容应对冶金场景的高负荷、高冲击和连续化生产考验。
与传统技术相比，索雷工业用碳纳米聚合物材料和专利工装工艺，完美保障了转炉耳轴的同轴度与尺寸公差，从根本上解决了传统方法热应力大、周期长、无法在线施工的瓶颈。
此次轴修复省去了拆机、吊装、运输及换新的巨额费用，并极大地缩短了停机停产时间，成功为企业挽回3至5亿元经济损失。
同时，该案例成功入选了工业和信息化部再制造机电产品典型应用案例。
对于这家轴维修公司，其实很多人早有耳闻。
索雷工业（淄博索雷工业设备维护技术有限公司）创立11年来，一直在精进轴修复工艺，以自研的SD7101H为主要修复材料，先后服务了全国3000多家生产制造企业，完成10000多个轴修复案例，在轴维修领域积累了大量的技术经验。
它自研的碳纳米聚合物材料轴类微动磨损治理系列，兼具高分子的轻质、塑性和金属的硬度。制备过程中，形成的高相容两相独特的微观结构，使其拥有高强度和高韧性，同时具有高耐磨高润滑的特性。
如今针对轴类磨损，索雷工业围绕钢铁、水泥、造纸、石化、化工、热电、风电新能源等领域，已在风机轴维修，破碎机轴维修，风力发电机轴维修，水轮机轴维修，泵轴维修，提升机轴维修，干燥机轴维修，球磨机轴维修，炼钢转炉轴维修，电机轴维修，辊压机轴维修，烘缸轴维修，减速机轴维修，烧结机轴维修，水环真空泵轴维修，碎煤机轴维修，立磨摇臂轴维修，卸船机轴维修，减速机轴承座维修，立磨轴承座维修，反应釜轴维修等几十种设备的轴类修复中得到广泛应用。
近期在河北石家庄维修的一处离心风机轴磨损，就是用的典型的轴维修3.0在线修复技术。

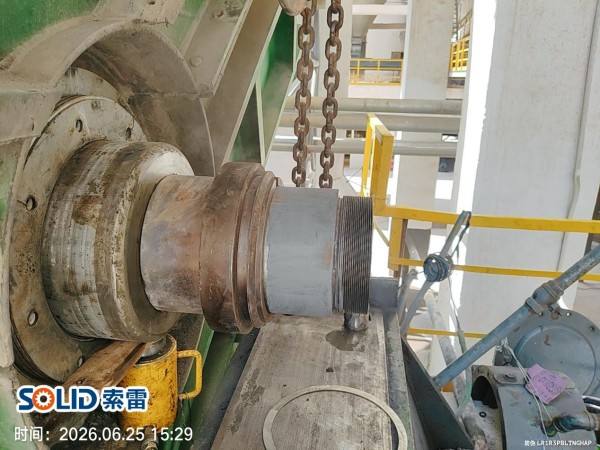

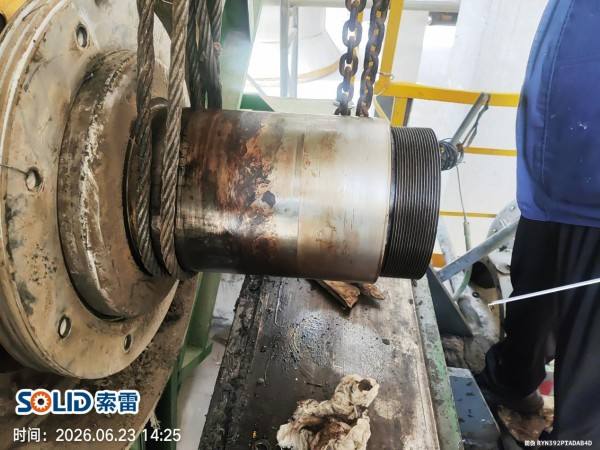

2026年6月23日，索雷工程师赶到现场查看情况，风机轴承内圈与轴配合存在0.25毫米间隙，在运行中不断磨损产生振动。
轴的直径是220mm，磨损深度为0.3-0.4mm，轴承型号是22244-BE-XL-C3，轴上需要修复的宽度为108mm。
此次轴维修过程，全程在现场施工，不用拆卸，也不用远程运输。检修人员取下破损的轴承后，索雷工程师确认了轴承后轴肩与轴承位轴颈尺寸一致，并且未磨损，所以将后轴肩作为基准来定位，加工模具。

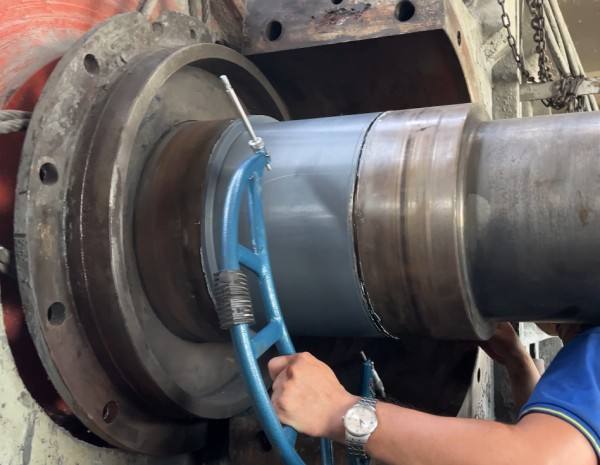

大体维修过程为：先将轴磨损处清理干净，再在轴磨损处涂覆碳纳米聚合物材料SD7101H，来恢复轴的原始尺寸，然后把加工好的模具夹紧在轴上，以确保轴的同轴度。材料固化后拆除模具，检测修复后的轴径达标，然后加热回装轴承，设备重新开机运行。整个过程，一般只需要5小时或6小时左右即可完成，大大缩短了设备的停机时间，挽回了经济损失，为生产企业节能降碳。
而且，针对不同类型的轴，索雷工业有不同的修复工艺标准。
比如造纸厂里的烘缸设备，以及水泥厂里常用的辊压机设备，大多数轴并不是直的，而是带锥度的。锥度轴的尺寸修复、同轴度把控、轴承安装，都是一项不小的挑战。

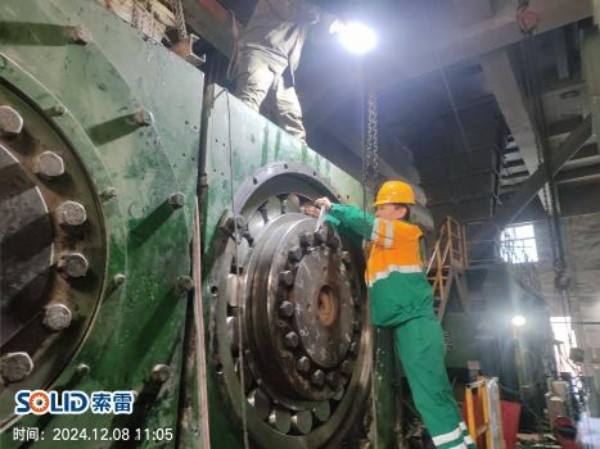

2024年11月，库车红狮水泥厂，一台HFCG180-160型辊压机，停机后检查发现螺丝松动，拆开检查轴承有裂痕，换轴承时，发现轴上轴承位已经磨损。

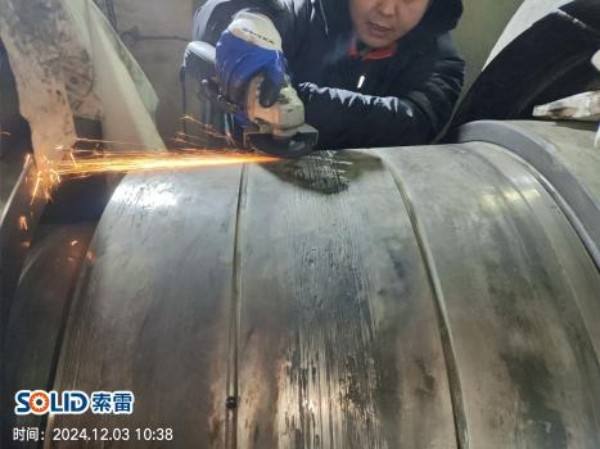

企业找到索雷工业后，确定了现场施工条件和辊压机两个轴承位磨损现状。索雷维修工程师于12月2日前往企业，展开对辊压机轴磨损修复工作。
此次磨损的原因是轴承预紧不及时造成的轴承跑内圈，需要修复设备传动侧和非传动侧的轴承位，单边磨损深度在1mm左右，轴承型号为232/900AKFI/W33/C3，运行温度60°。
索雷工业在修复此次辊压机锥度轴时，主要通过《索雷锥度轴修复工艺》的综合方案来保证同轴度。核心思路是以轴上原有的、未磨损的部位作为定位基准，通过现场工艺，确保修复后的轴与轴承内圈达到合适的配合状态。
具体的关键步骤主要有以下几个：
1，确立高精度基准
修复工作不依赖磨损部位，而是以辊压机轴上未磨损的前后轴肩作为整个修复过程的定位基准。这个基准的选择，确保了后续所有操作都有一个可靠的参照。
2，使用精密“标准样板尺”定位
根据辊压机的原始图纸，预先加工制作高精度的“标准样板尺”。在现场，索雷工程师将样板尺沿轴向放置在轴上，作为测量磨损量和确定修复位置的标准量具。
3，以轴承内圈作为成型工装
这是保证同轴度和锥度匹配的关键一步。
利用原有精度，在完成定位后，直接利用辊压机的轴承内圈本身作为修复工装。

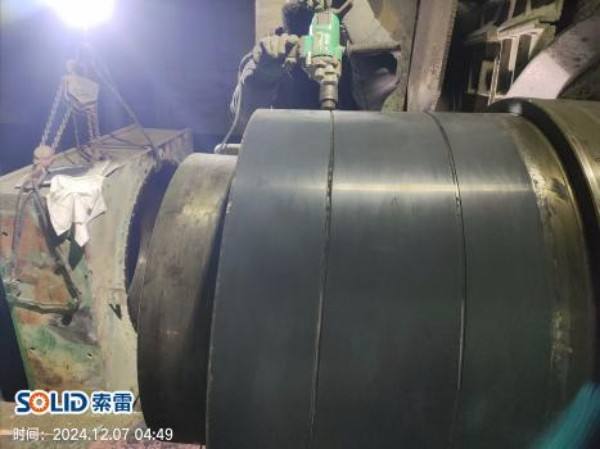

将索雷碳纳米聚合物材料涂抹在磨损部位后，直接安装轴承内圈并进行紧固。材料在固化前具有可塑性，会随着轴承内圈的挤压而精准成型。
这种方式能确保修复后的轴颈与轴承内圈的锥度比完全吻合（辊压机锥度轴通常为1:12或1:30），并且配合面可接近100%，消除间隙。
4，控制误差与安装
作为现场在线修复技术，该方法能将同心度的整体偏差控制在0.2mm以内，这对于辊压机（转速通常在100-200r/min）的正常运行是安全可靠的。
在安装轴承前，还会进行“空试轴承”的步骤，以测量和确定最终的预紧量。

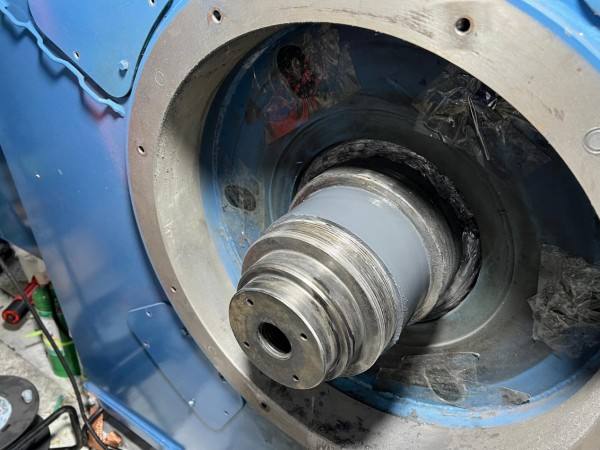

整体来说，索雷工业的技术是一个“精准定位+原物成型”的组合。它利用标准样板尺和原轴肩进行精准定位，再巧妙地将轴承内圈本身作为模具，用索雷碳纳米聚合物材料进行填充成型，从而在无需大型机床加工的情况下，在线恢复了辊压机锥度轴的同轴度和配合精度。
综合以上来看，轴维修3.0在线技术的优势，已经非常明显。
首先，它的维修速度是足够快的。
索雷工业在线轴修复技术，具备当天修复的抢修优势，不用焊接、不用熔覆、不用大拆设备，一般6-8小时内就能完成维修。能为设备维修缩短几天，甚至十几天的工期，节省维修成本。
其次，它的加工精度是有保障的。
通过轴专用修复材料和专用对开式精密模具的配合，该技术在追求速度的同时，还能保证准确的同轴度以及尺寸精度，配合百分表等测量工具进行实时校验，能够将修复后的轴径尺寸公差控制在要求范围内，让装配达到原始设计的过盈或间隙要求。
还有，它的强度是足够高的。
轴修复所用的索雷碳纳米聚合物材料，粘结力可达每平方厘米200公斤，抗压强度可达每平方厘米1200公斤，不仅不易脱落，还满足轴配合部位的工作受力。而且作为非金属“冷焊技术”，后续还可以避免金属疲劳磨损，延长设备轴类部件的使用寿命。
其实现代工业对轴维修“又快又好”之所以如此迫切，背后是生产模式与成本结构的根本性变化。
对于钢铁、化工、造纸等连续流程工业，一条产线停机一小时的损失就能达到数十万元，“快速复产”的价值已经远远超过修复本身的材料成本。过去“返厂修一周”的模式，在今天的产能节奏下完全不可接受。
况且，现代工业追求精益运维，既不能接受“坏了就换件”的高采购成本，也不能接受“修完很快又坏”的反复投入，又不能接受传统焊接、熔覆工艺给轴带来的热影响。轴维修方案必须同时满足“施工快、寿命长、对设备无二次伤害”，才能真正降低全生命周期的运维成本。
可以说，轴修复技术的演进史，就是一部工业生产效率的进化史。从“坏了再修”的事后补救，到索雷工业“快速修复+长效防护”的综合治理，技术迭代的方向始终与制造业的核心需求高度同频。
