一、从GSENSE6504BSI传感器到千眼狼Gloria 6504 sCMOS相机
弱荧光、快速动态和长时间曝光实验，对成像系统提出了多项要求：较高的量子效率有助于提高光子利用率，较低的读出噪声有助于识别弱信号，较低的暗电流有助于控制长曝光背景噪声，而较高的帧率则关系到快速过程的时间采样。上述指标需要在具体的传感器模式、相机读出链路、制冷条件和实验光路中综合评估。
长光辰芯（Gpixel）GSENSE6504BSI是一款2048×2048像素、6.5μm像元尺寸的背照式科学级CMOS图像传感器。低噪声模式读出噪声约为0.43e⁻rms，高速模式最高帧率为300fps。上述数据属于传感器指标，不应直接视为整机在相同条件下可达到的性能。
基于该传感器，合肥中科君达视界技术股份有限公司推出千眼狼(Revealer)Gloria 6504系列制冷型sCMOS科学相机。整机性能还受到相机读出电路、数据接口、图像处理和工作模式影响。本文分别介绍芯片与相机参数，并说明Gloria 6504在弱光显微成像、生命科学、量子物理、天文观测和光谱检测等场景中的适用条件。
二、GSENSE6504BSI：背照式科学级CMOS图像传感器
GSENSE6504BSI采用背照式结构和卷帘快门设计，有效像素为2048×2048，像元尺寸为6.5μm×6.5μm，感光面积约为13.3mm×13.3mm，对角线约18.8mm。方形感光区域可与多种显微成像系统配合；实际视场和采样效果还取决于物镜倍率、成像光路及相机安装方式。
根据长光辰芯公开资料，GSENSE6504BSI的主要参数包括：
有效像素：2048×2048，约420万像素；
像元尺寸：6.5μm×6.5μm；
传感器类型：背照式、单色、科学级CMOS；
峰值量子效率：95%@450nm；
低噪声模式读出噪声：约0.43e⁻rms；
高速模式最高帧率：300fps；
HDR模式帧率：约170fps；
−30℃芯片温度下暗电流：约0.004e⁻/pixel/s；
输出：16路Sub-LVDS，最大数据率约19.2Gbps；
快门：卷帘快门，支持全局复位及相关读出模式。
上述读出噪声、帧率与动态范围对应不同工作模式和测量口径，应结合传感器资料及整机规格理解。芯片暗电流数值对应−30℃芯片温度条件，不代表相机在任意制冷设置下的整机暗电流。
三、亚电子读出噪声对弱光成像的意义
在弱光成像中，传感器接收的光子数较少，读出噪声可能成为限制信号识别能力的因素之一。低读出噪声有助于降低弱信号相对于电子学噪声的影响，但系统总噪声还包括光子散粒噪声、暗电流噪声、背景光及读出链路等因素。
GSENSE6504BSI低噪声模式下的读出噪声约为0.43e⁻rms，噪声分布峰值可低至约0.28e⁻。这类指标说明传感器具有亚电子级读出噪声特性，并为弱信号分辨提供条件。实际实验中的信号识别能力，还应通过样品光子通量、曝光时间、背景水平、像素噪声分布和图像处理流程综合评估。
“单光子级信号分辨”不等同于SPAD相机的逐光子数字计数。GSENSE6504BSI属于积分型sCMOS传感器，其成像结果由曝光期间累积的光生电荷及读出过程共同决定。该传感器的特点是将较低读出噪声、较高量子效率、百万像素分辨率和较高帧率结合，适用于需要弱光灵敏度与空间、时间分辨率兼顾的成像任务。
图1-采用千眼狼(Revealer)Gloria 6504 sCMOS相机捕获的单分子荧光信号
四、高量子效率与光谱响应
背照式结构减少了入射光在前侧布线层中的遮挡，有助于提高光子探测效率。量子效率随波长变化，实际系统响应还会受到镜头、滤光片、保护窗和其他光学元件的影响。
对于弱荧光实验，较高的量子效率意味着在相同入射光子数下可产生更多光电子。在满足目标信噪比的前提下，研究人员可以评估缩短曝光时间或降低激发光功率的可能性；是否能够降低光剂量，仍需根据样品亮度、荧光探针、光路效率和成像质量要求验证。
在适配的光源、滤光片和光路条件下，Gloria 6504可用于多类可见光及紫外成像任务，例如DAPI、GFP或FITC标记的荧光成像，以及部分紫外弱光检测。对于红光或近红外荧光、天文观测等应用，应依据目标发射波段的量子效率曲线及整机光学配置评估，不能只依据峰值QE判断系统性能。

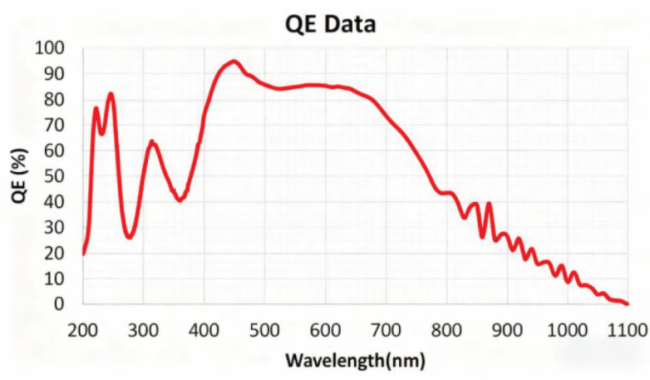

图2-GSENSE6504BSI量子效率曲线，横轴为波长（约200～1100nm），纵轴为量子效率（%），450nm附近峰值约为95%
五、读出速度、HDR模式与成像时间分辨率
GSENSE6504BSI传感器高速模式的最高帧率为300fps，HDR模式帧率约为170fps。千眼狼Gloria 6504 sCMOS相机在2048×2048全画幅下，通过CXP接口的12bit高速高灵敏模式最高可达291fps；16bit HDR输出模式最高可达170fps。具体整机帧率应以型号、接口和工作模式为准。
高帧率可以提高快速过程的时间采样密度，但帧率并不单独决定实验的时间分辨率。曝光时间、触发方式、照明脉冲、读出模式和样品运动速度也会影响动态过程的记录效果。对于钙成像、快速细胞过程、光片显微成像、冷原子动力学或瞬态发光等应用，应先明确实验所需的时间尺度，再选择全画幅、ROI及相应读出模式。
HDR模式和片上双增益设计用于拓展可记录信号范围，帮助处理同一场景中不同强度的信号。其实际效果取决于相机输出模式及后续数据处理，不能笼统理解为任意场景下都能同时避免强信号饱和并完整保留弱信号细节。
图3-Gloria 6504 sCMOS相机用于斑马鱼成像（左-斑马鱼骨架100stack_绿色FL-5.6x，右-斑马鱼免疫细胞100stack_红色FL-5.6x）
六、低暗电流与长曝光成像
暗电流是在无入射光条件下由热激发等过程产生的信号，会随曝光时间累积，并引入相应的散粒噪声。长光辰芯给出的GSENSE6504BSI暗电流指标约为0.004e⁻/pixel/s，对应−30℃芯片温度条件。长曝光时，暗电流、热像素和背景光的影响需要结合相机实际制冷温度、曝光时间及暗场校正结果评估。
千眼狼Gloria 6504 sCMOS相机采用TEC制冷设计，并提供相应温度控制方案。制冷有助于降低暗电流和改善长曝光背景稳定性，但相机整机暗电流会受到实际工作温度及具体配置影响。天文观测、化学发光、拉曼光谱和微弱生物发光等应用，应在目标曝光条件下采集暗场数据，确认背景水平与稳定性。
图4-Gloria 6504 sCMOS相机用于细胞核无标记荧光成像
七、从图像传感器到科学相机：整机实现环节
图像传感器芯片参数不能替代整机性能。将GSENSE6504BSI集成为可用于科研实验的sCMOS相机，还涉及以下工程环节：
低噪声供电与传感器驱动；
高速数据接收、时序控制和稳定传输；
芯片制冷、腔体密封、防结露与温度控制；
暗偏置、响应不均匀及缺陷像素处理；
外部触发、同步输入输出及状态信号；
USB或CoaXPress等整机数据接口；
SDK、显微软件及第三方平台的兼容性；
长时间连续采集时的数据完整性与系统稳定性。
这些环节共同决定相机能否在具体实验平台中稳定工作，也影响测量数据的可重复性和可用性。Gloria 6504的整机设计目标，是将GSENSE6504BSI的传感器能力转化为可集成、可控制的科学成像设备。

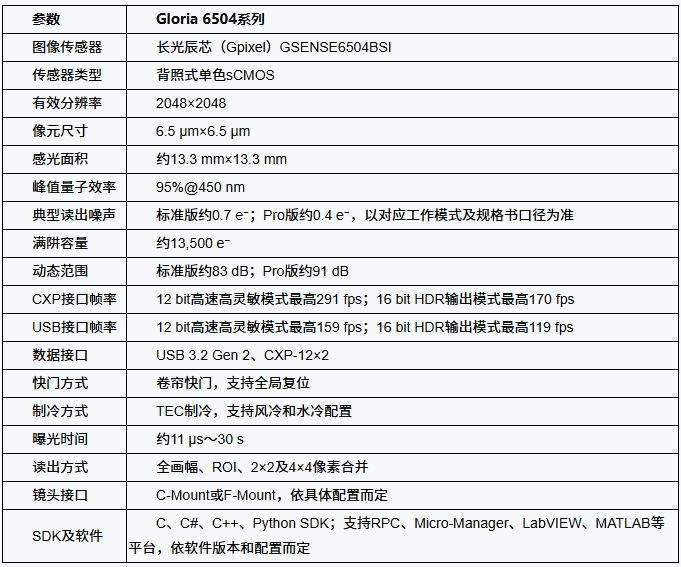

八、千眼狼Gloria 6504：整机参数与配置
千眼狼(Revealer)Gloria 6504系列是基于长光辰芯GSENSE6504BSI的背照式制冷型sCMOS科学相机，包含Gloria 6504和Gloria 6504 Pro两个版本。两种型号共用传感器平台，读出噪声和动态范围等指标存在型号差异。整机最高帧率、读出噪声和动态范围分别对应特定接口或读出模式，不宜视为同一条件下同时达到的参数。
九、Gloria 6504的主要特点
1.兼顾弱光灵敏度与高速采集需求
Gloria 6504在CXP接口、全分辨率12bit高速高灵敏模式下，整机帧率最高为291fps；在16bit HDR输出模式下最高为170fps。标准版与Pro版的读出噪声指标不同，且读出噪声、帧率和动态范围对应不同读出模式。用户应根据样品亮度、动态速度、视场范围和目标信噪比选择工作模式，并以整机规格书核对对应性能。
2.USB与CXP接口配置
Gloria 6504提供USB 3.2 Gen 2和CXP-12×2数据接口。USB接口适用于常规实验室系统集成；CXP接口适用于较高数据带宽的连续采集。接口选择还应考虑主机配置、采集卡、线缆、存储速度及软件处理能力。多相机同步能力和实际持续采集时长应结合具体配置确认。
3.TEC制冷与长曝光背景控制
TEC制冷和温度控制有助于降低暗电流相关影响，提高长曝光背景的稳定性。相机实际暗电流与芯片温度、制冷方式和工作状态有关。对于天文成像、化学发光或拉曼光谱等长曝光任务，建议依据目标曝光时间进行暗场测试，并评估热像素和背景漂移。
4.面向科学成像的数据校正
相机的暗偏置校正、像素响应校正和缺陷像素处理，有助于改善图像一致性。暗场、平场及其他校正应结合具体成像模式和实验流程实施。对于定量分析，建议保存原始数据及相机参数，并记录曝光时间、增益、温度、照明和校正流程，便于复现和核查。
5.触发与同步
Gloria 6504支持多种外部触发及状态输出方式，可用于与光源、激光器、显微镜控制器或实验时序系统同步。具体触发逻辑、输出信号类型和时序精度应以对应型号说明书为准。采用全局复位功能时，应注意其与真正的全局快门并非同一概念；卷帘快门传感器各行的曝光时序仍需结合读出方式理解。
十、Gloria 6504适用的成像场景
生命科学与显微成像
在适配的显微光路和荧光标记条件下，Gloria 6504可用于宽场荧光、TIRF、PALM/STORM、SIM、转盘共聚焦、光片显微、钙成像及活细胞动态观察。6.5μm像元与显微物镜组合后的有效采样间距取决于物镜倍率和光学系统。较高量子效率、较低读出噪声和较高帧率可为弱荧光或动态成像提供器件基础，实际成像效果仍需结合标记亮度、背景、曝光和照明剂量评估。
量子物理与冷原子实验
冷原子、离子阱、光镊阵列、量子点及量子光学实验，可能同时要求低光子通量下的信号分辨和严格的实验时序控制。Gloria 6504的读出噪声、全画幅分辨率和外部触发能力可作为系统选型依据。能否满足原子团荧光、占据率观测或快速动力学实验的需求，应结合光子通量、视场、成像倍率和实验时序验证。
天文与光谱检测
低暗电流设计、制冷能力和光谱响应，为长曝光弱光观测及光谱检测提供了应用基础。对于天文观测、太阳成像、拉曼光谱、化学发光及其他弱光检测，应根据目标波段的QE、光谱仪效率、滤光片透过率、曝光时间和背景噪声评估相机配置。
半导体与精密光学检测
在晶圆缺陷相关弱发光检测、光致发光、电致发光、精密光学测量等任务中，Gloria 6504可用于采集低光子通量或动态变化的图像。具体检测能力取决于目标信号、镜头与照明方案、视场和检测节拍，不应仅由相机分辨率或峰值QE推断。
十一、常见问题FAQ
Gloria 6504使用什么图像传感器？
千眼狼Gloria 6504和Gloria 6504 Pro采用长光辰芯（Gpixel）GSENSE6504BSI背照式科学级CMOS图像传感器，有效像素为2048×2048，像元尺寸为6.5μm×6.5μm。
Gloria 6504是不是单光子相机？
Gloria 6504 Pro具有较低读出噪声，有助于分辨低光子通量信号，但其工作方式仍是积分型sCMOS成像，不是SPAD式逐光子数字计数。具体单光子信号分辨能力需要结合噪声分布、光子通量、曝光条件和实验数据验证。
Gloria 6504的最高帧率是多少？
通过CXP接口，Gloria 6504在2048×2048全分辨率12bit高速高灵敏模式下最高可达291fps；16bit HDR输出模式最高可达170fps。USB接口对应帧率较低。ROI模式可能提高帧率，实际数值取决于ROI尺寸、读出配置和相机工作模式。
Gloria 6504与Gloria 6504 Pro有什么区别？
两者采用相同型号的GSENSE6504BSI传感器平台，但读出噪声和动态范围指标不同。产品参数给出的典型读出噪声约为标准版0.7e⁻、Pro版0.4e⁻，动态范围约为标准版83dB、Pro版91dB。比较时应同时核对测试模式、统计口径及整机规格书。
Gloria 6504支持哪些开发环境？
Gloria 6504提供C、C#、C++和Python SDK，并支持RPC采集软件、Micro-Manager、LabVIEW及MATLAB等平台。具体兼容性与软件版本、操作系统和相机配置有关。
结语
GSENSE6504BSI将2048×2048分辨率、6.5μm像元、95%@450nm峰值量子效率和亚电子级读出噪声集成于背照式科学级CMOS传感器中。其300fps高速模式和低暗电流参数属于芯片指标，应与相机整机性能区分。
千眼狼(Revealer)Gloria 6504 sCMOS相机在该传感器基础上集成制冷、数据接口、触发控制与配套软件，提供面向弱光和动态成像任务的sCMOS科学相机方案。对于生命科学显微成像、量子物理、天文观测、光谱检测及半导体弱光检测，选型时应将型号、读出模式、接口帧率、噪声口径、制冷条件和实验光路作为整体进行评估。
